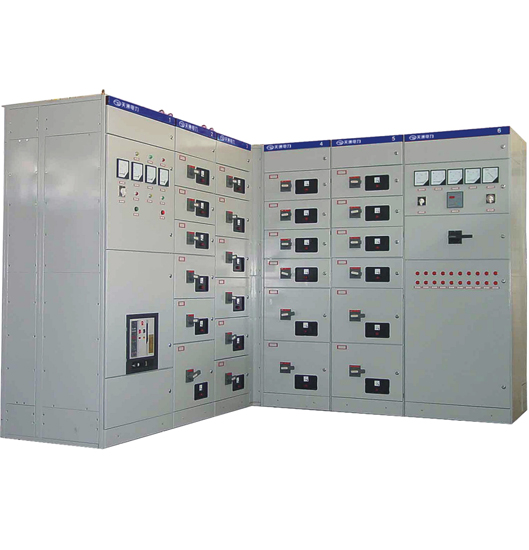

GCS型低壓抽出式成套開關設備

GCS型低壓抽出式成套開關設備

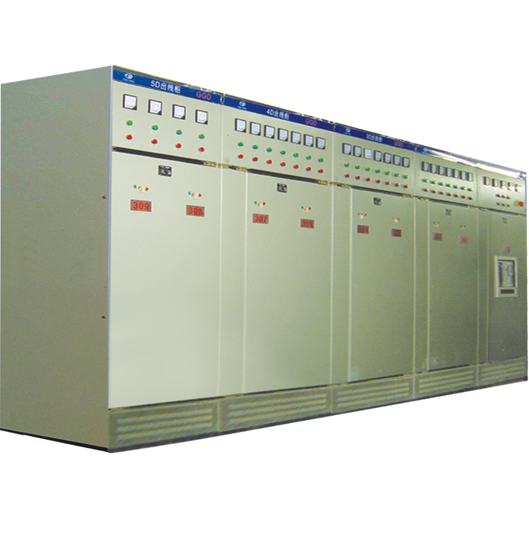

GCS型低壓抽出式成套開關設備是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制的,符合國情、具有較高技術性能指標、能夠適應 電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石 化系統等自動化程度高,要求與計算機接口的場所,作為三相交流頻率為50(60)Hz.額定工作電壓為380V(400V)、(660V)。額定電流為 4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

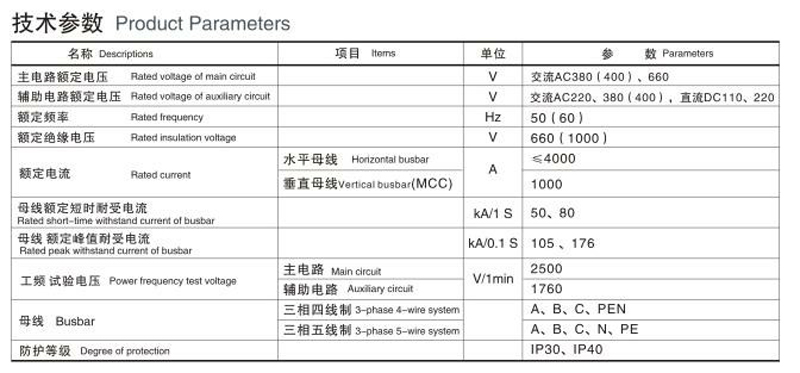

使用環境

·周圍空氣溫度不高于+40℃,不低于-5℃,24h內的平均溫度不得高于+35℃;

·海拔高度1000m,高海拔地區用戶,請在訂貨中提出.本產品可滿足海拔高度4000m以下的用戶要求;

·周圍空氣相對濕度在最高溫度為+40℃時不得超過50%。在較低溫度時允許有較大的相對濕度(例如+20℃時為90%);

·設備安裝時與垂直面的傾斜度不超過5°

·設備安裝在無劇烈震動和沖擊的地方,以及不足以使電器元件受到腐蝕的場所;

·用戶有特殊要求時可與制造廠協商解決。


·框架采用8MF冷軋型材,其型材的二側面分別有模數為20mm和100mm安裝孔,使得框架組裝靈活方便。

·框架的側框裝配形式設計為兩種.全組裝式結構和部分(側框和橫粱)焊接式結構,供用戶選擇。

·開關柜的各功能室相互隔離.其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。電纜隔室的設計使電纜上、下進出均十分方便。

·水平母線采用柜后平置式排列方式.以增強母線抗電動力的能力.是使主電路具備高短路強度能力的基本措施。

·抽屜高度的模數為160mm。抽屜改變僅在高度尺寸上變化,其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。單元回路額定電流630A及以下。

·抽屜面板具有分、合、試驗、抽出等位置的明顯標志。抽屜單元有機械聯鎖裝置。

·抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件。1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。



主電路方案

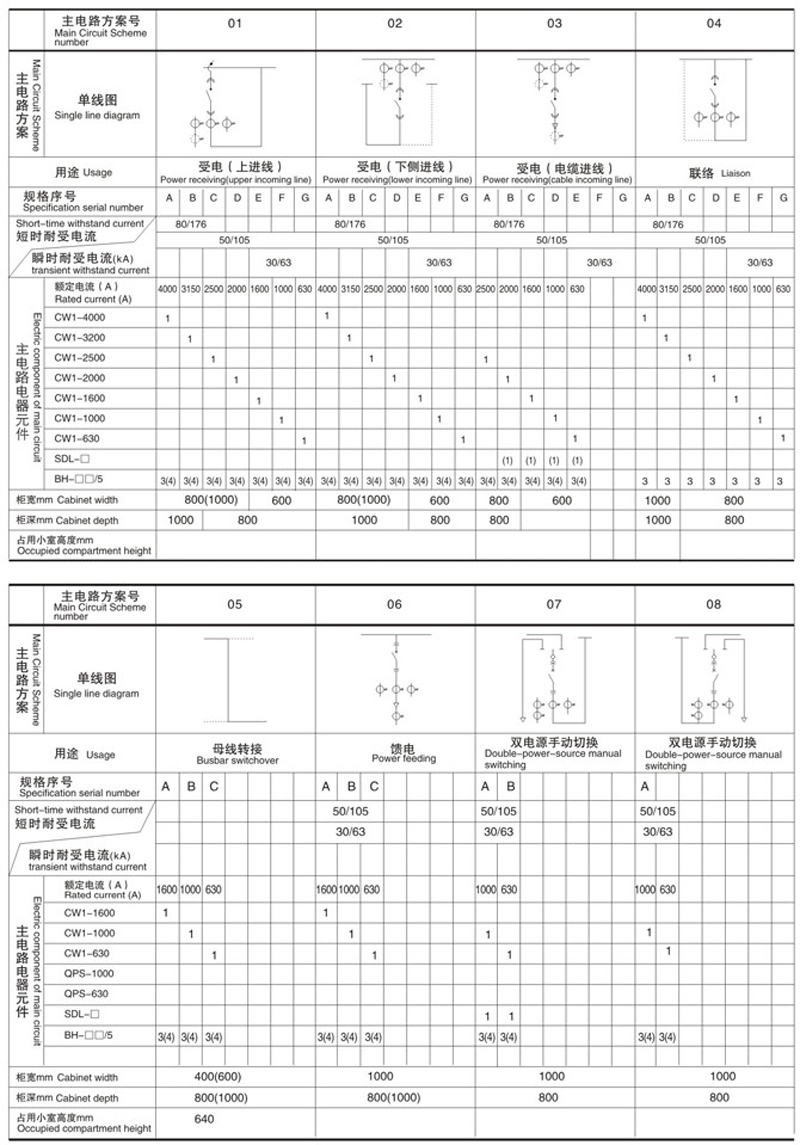

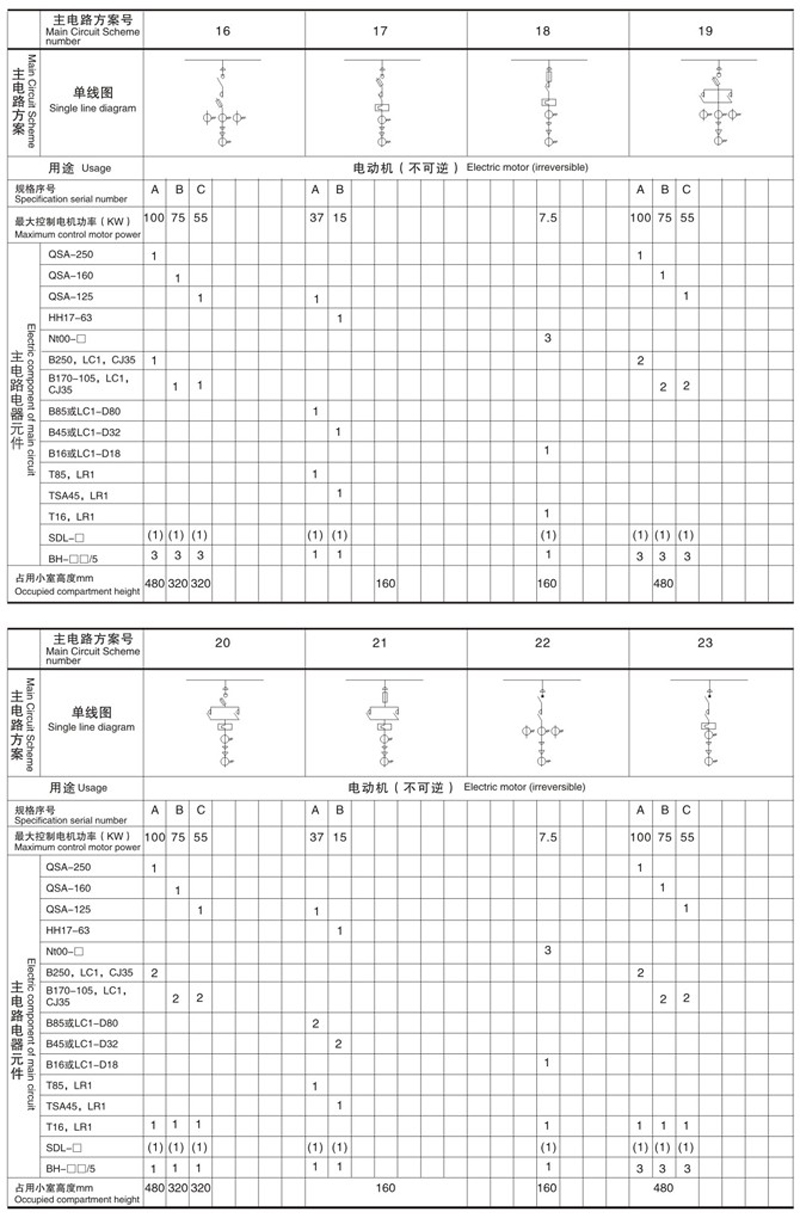

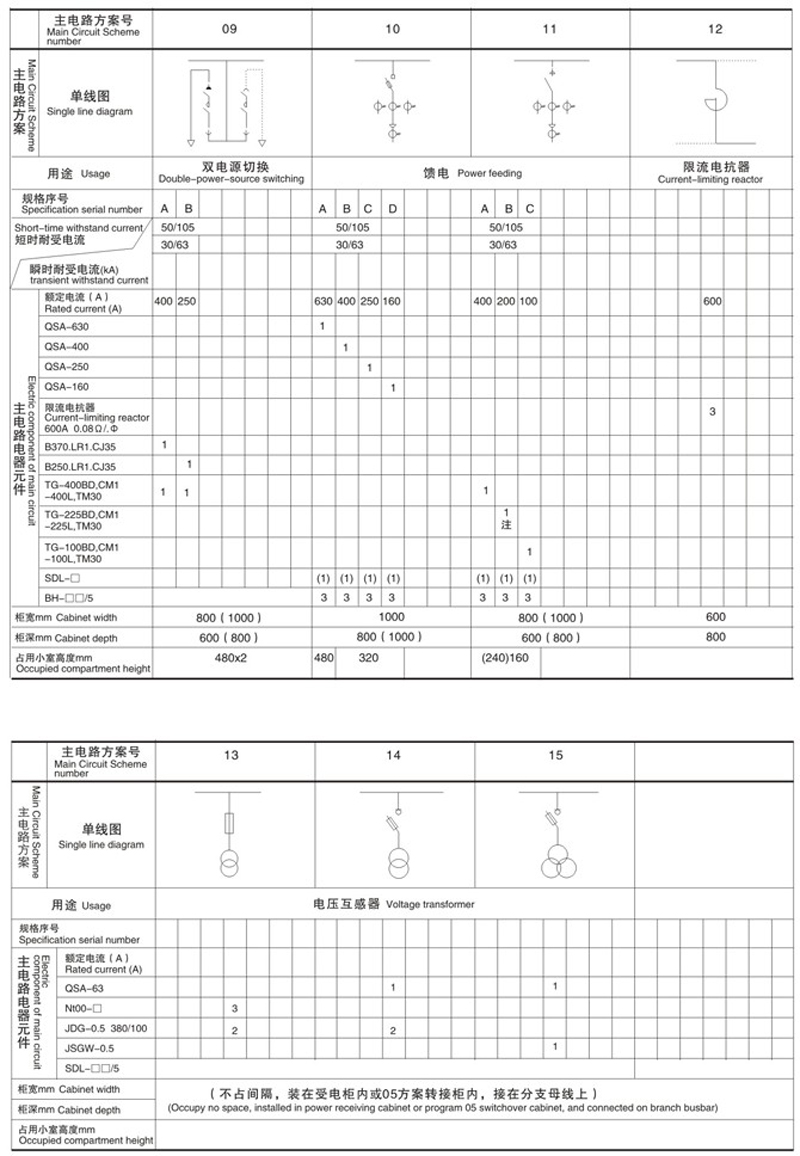

   裝置主電路方案共33組118個規格(見下表},不包括由輔助電路的控制與保護的變化而派生的方案和規格,包括了發電、供用電和其它電力用戶的需要,額定工作電流為4000A.適合2500kVA及以下的配電變壓器選用。此外,為適應供用電提高功率因數的需

要而設計了電容器補償柜;考慮綜合投資的需要而設計了電抗器柜。


輔助電路方案

 GCS輔助電路其分交流和直流兩部分。

 直流操作部分的輔助電路方案.主要用于發電廠變電站的低壓廠(所)用系統及發電機組低壓廠用系統。工作(備用)電源進線,電源饋線和電動機饋線的一般控制 方式。交流操作部分的輔助方案主要用于廠礦企業及高層建筑的變電所的低壓系統。輔助電路方案根據主電路方案分電源進線、饋線(PC)和電動機饋線 (MCC)操作控制的功能單元進線設計。


電器元件的選擇

   柜內的主要電器元件選用高分斷力的國內先進產品,及引進技術的產品,滿足了裝置高性能的要求。如:斷路器選用CMl、ME、AH、DZ20、TM30、ABB的F系列等:接觸器選用CJ20、CJX、LCl等:熱繼電器選用JRl6、3UA、LRA—D等。

這些元件具有性能好、結構緊湊、重量輕、短飛弧或無飛弧、技術性能指標高的特點,能滿足本裝置的要求。



安裝與使用

產品到達收貨地點后。首先應當檢查包裝是否完整無損,發現問題應殛時通知有關部門做好商務記錄。共同分析原因.做好簽證和善后處理。

對于不立即安裝的產品.應根據正常使用條件或電氣設備暫保管規程要求置于適當的場所,妥善保管。



產品安裝

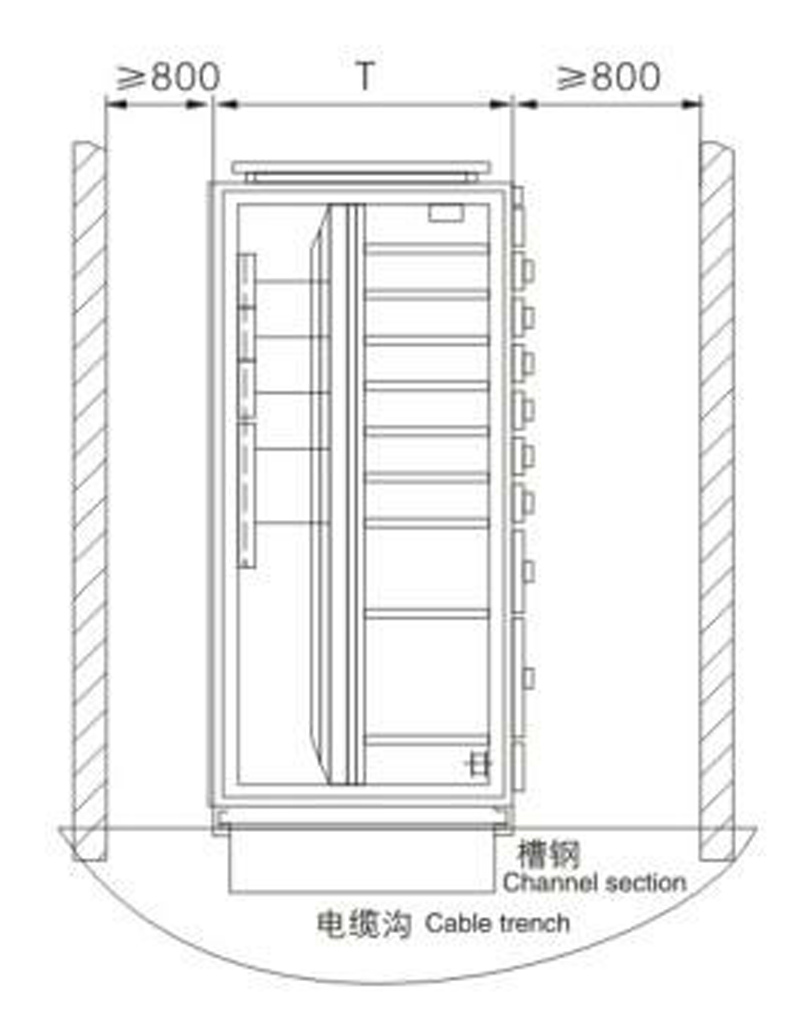

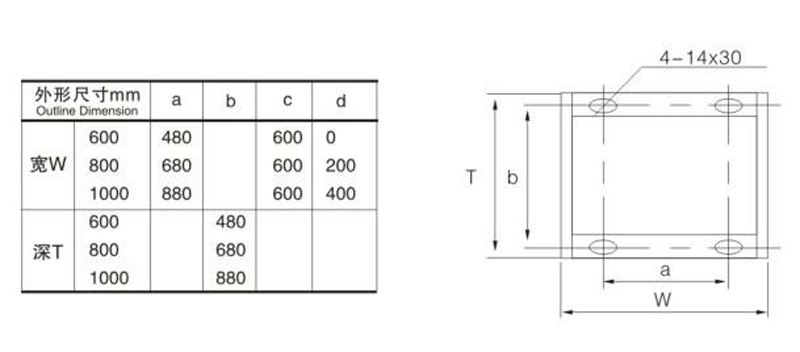

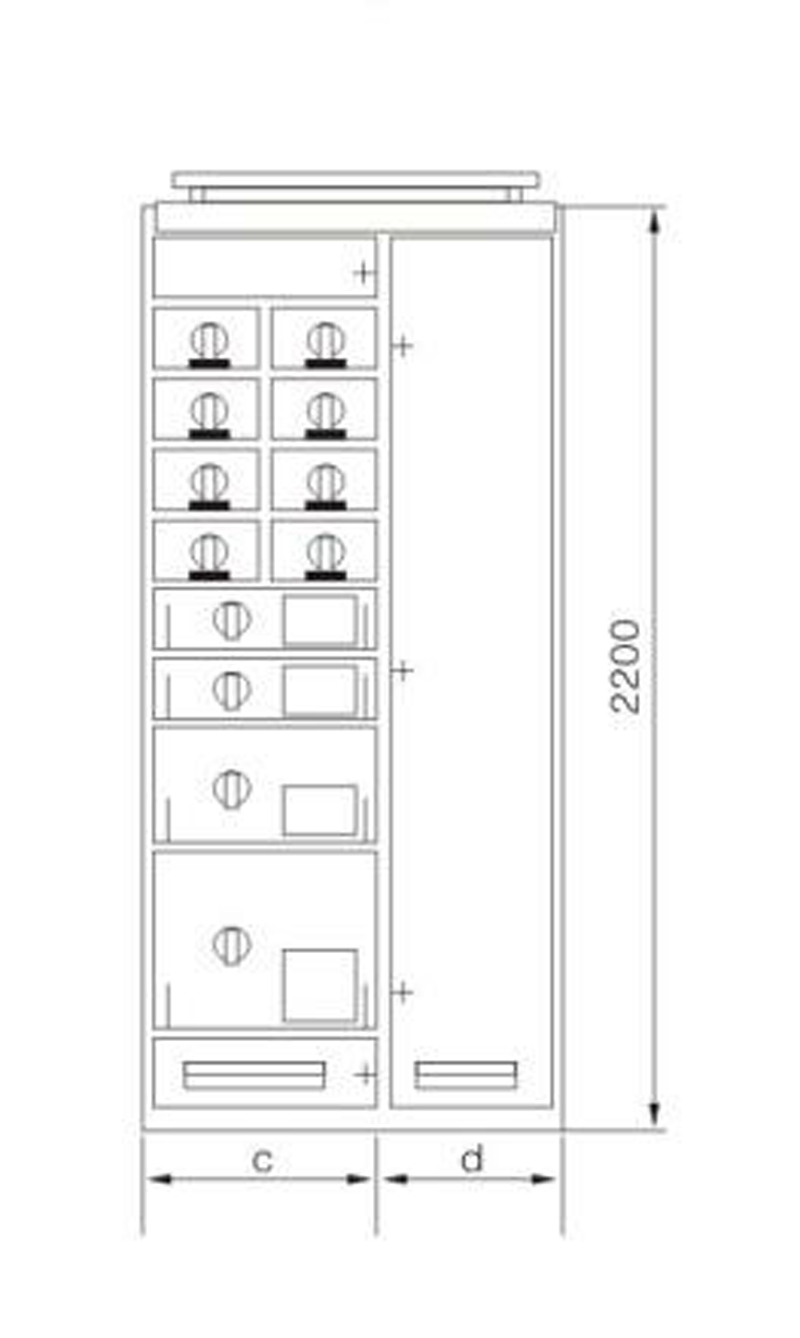

產品的安裝應按下圖進行.基礎槽鋼和采用螺栓固定方式時的螺栓由用戶自備.主母線連接時,如表面因運輸、保管等原因有不平整時應加平整后再連接緊固。主母線安裝時應將搭接面修理平整,處理干凈,涂上中性凡士林或采取其他措施,然后用螺栓緊固。




產品安裝后投運前的檢查與試驗

·檢查柜面漆或其它覆蓋材料(如噴塑)是否損壞,柜內是否干燥清潔。

·電器元件的操作機構是否靈活.不應有卡澀或操作力過大現象。

·主電器的主輔觸頭的通斷是否可靠、準確。

·抽屜或抽出式機構抽插應靈活、輕便,無卡阻和碰撞現象。

·抽屜或抽出式結構的動、靜觸頭的中心線應一致,觸頭接觸應緊密,主、輔觸頭的插入深度應符合要求,機械聯鎖或電氣聯鎖裝置應動作正確,閉鎖或解除均應可靠。

·儀表的刻度整定、互感器的變比極性正確無誤。

·熔斷器的熔芯規格應符合工程設計的要求。

·繼電保護的定值及整定應正確,動作可靠。

·用1000兆歐表測量絕緣電阻值不得低于1MΩ。

·各母線的連接應良好,絕緣支撐件、安裝件及其它附件安裝應牢固可靠。


使用注意事項

·GCS系列柜為不靠墻安裝.正面操作,雙面維修的低壓配電柜,柜的維修通道及柜門,必須是考核合格的專業人員方可進入或開啟進行操作、檢查和維修。

·空氣斷路器、塑殼斷路器經過多次分、合,特別是經過短路分、合后.會使觸頭局部燒傷和產生碳類物質.使接觸電阻增大,應按斷路器使用說明書進行維護和檢修。

·經過安裝和維修后,必須嚴格檢查各隔室之間、功能單元之間的隔離狀況確已恢復.以確保本裝置良好的功能分隔性。防止出現故障擴大。


產品成套性

制造廠供貨時應提供下列文件及附件:

1裝箱清單

2產品合格證

3使用說明書

4出廠試驗報告

5有關電氣圖紙

6柜門鑰匙,操作手柄及合同單規定的備品備件
